針對不同類型通風機，風量測試臺告訴你：如何做到標準化測試
文章來源：本站 發布時間：2019-07-15 閱讀次數：次

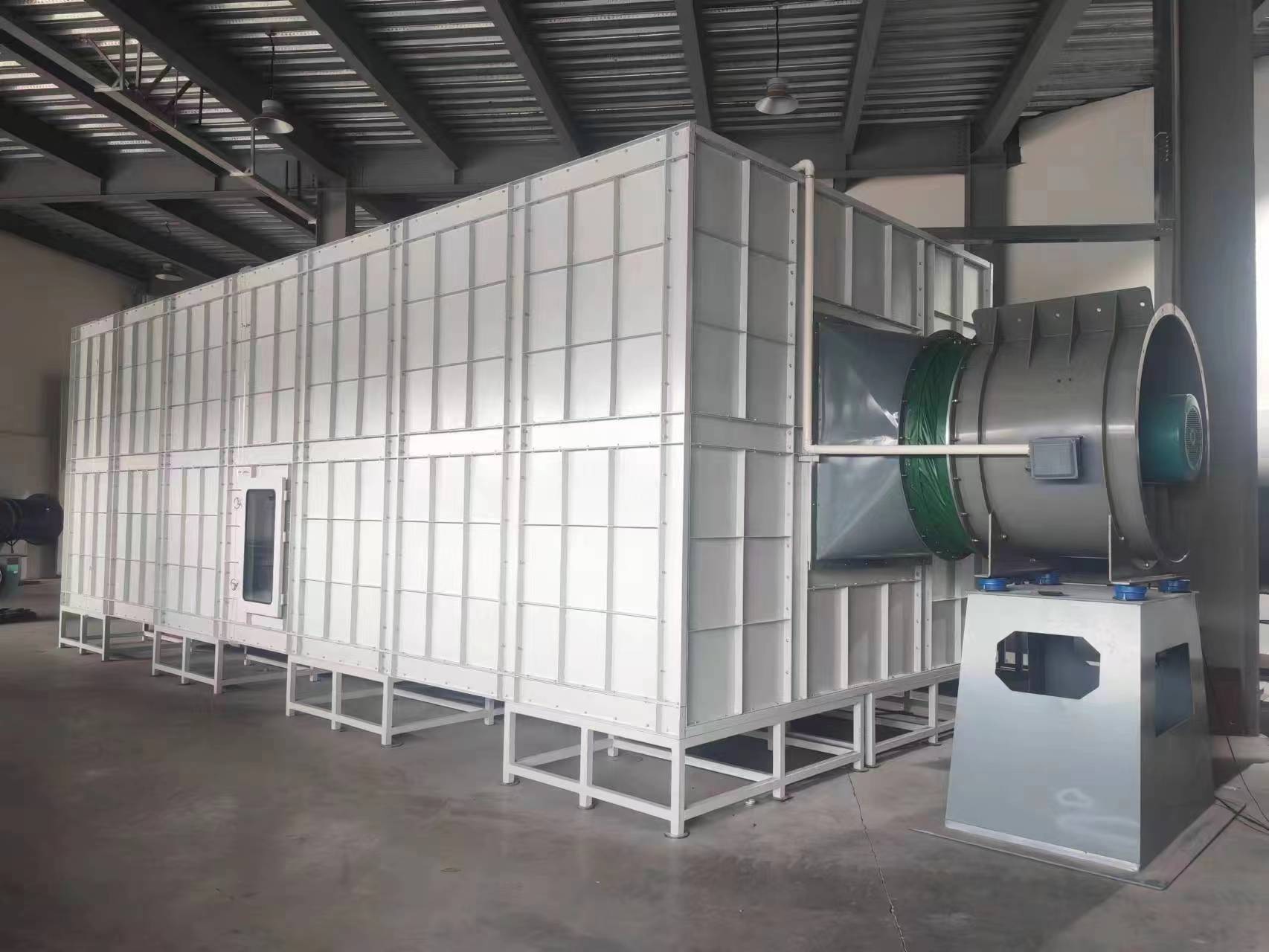

風量測試臺是專門用于各類空調器風機、排氣扇、抽油煙機等通風產品的風量試驗設備！那么不同類型的通風機在風量測試臺測試后達到的效果是怎樣的呢？
通風機單位質量功的上限為25000J/Kg，當通風機平均密度1.2Kg/m3時，相當于通風機壓力增大，約等于30000Pa。
標準化風道下試驗的工作流體應是大氣，其壓力和溫度應在正常大氣范圍內。有4種裝置類型，對應有4種性能特性。
A型：自由進口，自由出口；
B型：自由進口，管道出口；
C型：管道進口，自由出口；
D型：管道進口，管道出口。
通風機性能不能看作是不變的。例如，如果速度分布圖是扭曲的或有渦流，通風機壓力-流量的特性曲線可按上游段的流體流量進行修正。
雖然下游段流動一般不可影響通過葉輪的流量，而下游段管道的損失可以按通過風機出口流體流量進行修正。
在GB/T 1236-2000標準中使用絕對壓力和溫度進行計算，但是也提供使用表壓的當量表達式。
通常與下述各項相符：
通風機裝置類型C和D，在通風機進口的上游段，應提供一公用分管段，以便模擬長直進口風管。
通風機裝置類型B和D，在出口壓力測量段的上游，應提供與通風機出口相鄰的公用風管段（包括一個標準化流體整流器；一個有8個輻射葉片的整流器或格柵整流器）以便模擬一個長直出口風管。
當試驗裝置C型打算模擬一個現場裝置而由一個短管道排向大氣時，該試驗通風機應裝有與同風機出口相同形狀的風管，而風管的長度為2倍的當量直徑。
對于大型通風機（出口直徑≥在800mm）采用D型裝置進行試驗，在出口側的用包括整流器標準化公用風道下驚醒試驗可能很困難。在此情況下，有關各方應協商一致，通風機的性能可采用在出口側有長度為L的風管進行測量。以這種方法獲得的結果與在進口側和出口的側使用的公用風管獲得之結果在某種程度上有所不同，特別是在通風機產生大的渦流的情況下，更是如此。
按照慣例，通風機進口和通風機出口的動能系數αA1、αA2應認為等于1。
因此針對不同類型通風機，都應遵循風機--風管--風口的順序。這樣的操作順序不僅能在系統安裝調試時幫助操作人員檢驗安裝效果，盡可能避免返工，也能在系統維護維修時及時定位故障位置，從而快速完成檢修任務。
